ISO especial da dimensão da máquina 2250mm×2160mm×1560 milímetro do derramamento automático certificado

China ISO especial da dimensão da máquina 2250mm×2160mm×1560 milímetro do derramamento automático certificado fornecedor
ISO especial da dimensão da máquina 2250mm×2160mm×1560 milímetro do derramamento automático certificado fornecedor ISO especial da dimensão da máquina 2250mm×2160mm×1560 milímetro do derramamento automático certificado fornecedor

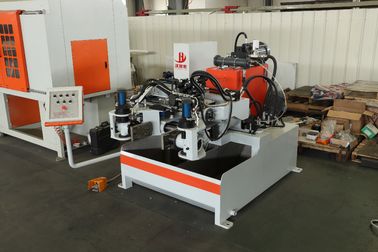

Imagem Grande :  ISO especial da dimensão da máquina 2250mm×2160mm×1560 milímetro do derramamento automático certificado

Detalhes do produto:

Lugar de origem: China (continente)
Marca: DZ
Certificação: CE ISO
Número do modelo: HZ-450

Condições de Pagamento e Envio:

Quantidade de ordem mínima: 1 conjunto
Preço: Negotiable
Detalhes da embalagem: Madeira
Tempo de entrega: 2 semanas
Termos de pagamento: L / C, T / T, Western Union
Habilidade da fonte: MÊS DE 30 SETS/PER
Contact Now
Descrição de produto detalhada
Condição: Novo Garantia: 1 ano
Tamanho de Máximo Morte: Φ450mm Distância de funcionamento de Máximo Morte: 450mm
Máximo Morte Peso: 130kg Distância de Máximo Clamping: ≦250mm
motor hidráulico: 5Hp, 6 graus Pressão hidráulica: 4~6Kpa
Ângulo do depósito: 0°~90° Ângulo direto da carcaça: 0°~110°
Agitando o motor: 0.75kw, 6 graus ×2 Tanque refrigerando: 850KG
Volume do óleo hidráulico: 163L Poder da máquina: 5.5Kw
Peso da máquina: 1750kg Dimensão (LXWXH): 2250mm×2160mm×1560mm



ISO especial da dimensão da máquina 2250mm×2160mm×1560 milímetro do derramamento automático certificado



Princípio mecânico da estrutura e de funcionamento



1) Quadro do suporte



O quadro do suporte é ficado situado na parte inferior da máquina. Foi usado para armazenar o pó da água e da grafite para refrigerar e o revestimento de mergulho os dados. Assim a máquina pode operar-se por muito tempo e morrer temperatura está sob o controle. O tanque de água esquerdo e direito é separado, que os fazem fáceis de limpar e os podem misturar o pó da água e da grafite uniformemente. Considerando a causticidade forte da grafite, o tanque de água é soldado pela folha de aço inoxidável para prolongar seu tempo útil. O efeito da agitação é bom e não há nenhum ângulo inoperante.



  2) Modilhão do apoio



O modilhão do apoio consiste no feixe, na linha central de rotação do apoio, no assento da linha central e no ajuste inferiores do ângulo da carcaça. Morra abrir e o fechamento, a reviravolta, elevação-queda de cremalheiras de harmonização do modelo esquerdo e direito são terminados pelo modilhão do apoio



  3) Tanque do Hydra



O tanque hidráulico é instalado entre o armário e a bomba de óleo bondes. É a movimentação da peça da pressão hidráulica da máquina inteira usada para recuperar o óleo hidráulico e para refrigerar o calor produzido durante o movimento do encanamento hidráulico.



  4) Conjunto hidráulico da estação e da movimentação



O conjunto hidráulico da estação e da movimentação é combinado pelo sistema hidráulico, incluindo o motor, a bomba de óleo, a válvula de inversão eletromagnética, a válvula de fluxo eletromagnética, a válvula de regulamento manual da pressão, a válvula de regulador de pressão do encanamento e o cilindro do óleo. É responsável do subministro de petróleo, do ajuste da pressão, da recuperação do óleo e das ações de cada cilindro do óleo.

Elevação e queda---morra abrir----morra combinar----reviravolta----morra mergulhar na revolução----elimine o limpo morrem----a rotação e a carcaça serão realizadas um por um

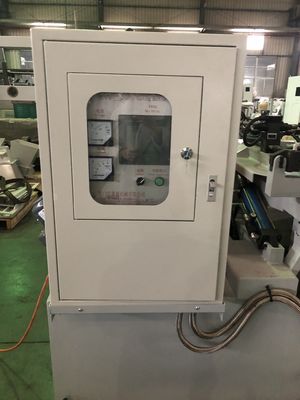

5) Sistema de controlo bonde



O sistema de controlo bonde adota principalmente os componentes bondes de emperramento original do dragão do ohm de Japão Mitsubishi, incluindo: O PLC, tela táctil, transformador, transformator atual, voltímetro, amperímetro, interruptor revolvendo, interruptor de parada da emergência, contator da C.A., relé do calor, interruptor do ar (380V/220V), sensor fotoelétrico, caixa de controle (manual/automática), rotação, morre limpeza, reviravolta, elevação e queda abrir e fechar-se, modelo, parada de emergência da reviravolta. Todas as ações serão realizadas com o sistema de controlo da operação.



6)Conjunto de motor bonde esquerdo e direito da agitação



O conjunto de motor bonde esquerdo e direito da agitação é posicionado em ambos os lados do hidro cilindro. Consiste na linha central longa da agitação do motor bonde, turbina de aço inoxidável, carregando o apoio do suporte, o assento do motor bonde, a flange da poeira-prova e a porca hermética. Mistura o pó da água e da grafite uniformemente para impedir o depósito. Pode igualmente misturar o pó precipitado da grafite com água pela agitação.



7)Esquerdo e direito morre a cremalheira de harmonização do apoio



Esquerdo e direito morre a cremalheira de harmonização do apoio consiste no revestimento de cobre do suporte, trilho da ligação, copo de solda, o tanque de óleo para morre abrir e os tanques fechando-se, esquerdos e direitos das caixas, os esquerdos e os direitos de óleo para morrem limpar, morrem à esquerda e certo cremalheira da conexão. Esta parte realiza o levantamento, a harmonização, a limpeza do dado e da carcaça revolvendo, etc.



8)As caixas revolvendo esquerdas e direitas e morrem limpar o mecanismo



As caixas revolvendo esquerdas e direitas e morrem limpar o mecanismo consistem principalmente carregar, engrenagem, eixo de engrenagem, hidro cilindro, parada positiva, para cima e para baixo o bloco do eixo, o elemento de selagem, o bloco da indução, a flange, etc. É principalmente responsável do morre limpar; morra mergulhar na rotação, carcaça dianteira, e morra substituição.



ISO especial da dimensão da máquina 2250mm×2160mm×1560 milímetro do derramamento automático certificado



ISO especial da dimensão da máquina 2250mm×2160mm×1560 milímetro do derramamento automático certificado
