Detalhes do produto:
|
|
Lugar de origem: | China (continente) |
---|---|
Marca: | DZ |
Certificação: | CE ISO |
Número do modelo: | NC-62 |
Condições de Pagamento e Envio:
|
|
Quantidade de ordem mínima: | 1set |
Preço: | Negotiable |
Detalhes da embalagem: | Madeira |
Tempo de entrega: | 30 dias úteis |
Termos de pagamento: | L/C, T/T, Western Union |
Habilidade da fonte: | 100set/sets pelo mês |
Informação detalhada |
|||
DIMENSÕES (L*W*H): | 3000*3100*2900mm | Poder da máquina: | 16.5KW |
---|---|---|---|
Tensão avaliado: | 380V | Máximo Diâmetro da roda de lustro: | 600mm |
Mínimo Diâmetro da roda de lustro: | 400mm | Curso da X-linha central (milímetros): | 1200 |
Curso da Y-linha central (milímetros): | 1100 | Curso da Z-linha central (milímetros): | 700 |
Curso da U-linha central (milímetros): | ±90° | Curso da V-linha central (milímetros): | ±360° |
Curso da W-linha central (milímetros): | ±360° | Nome: | máquina de lustro robótico |
Descrição de produto

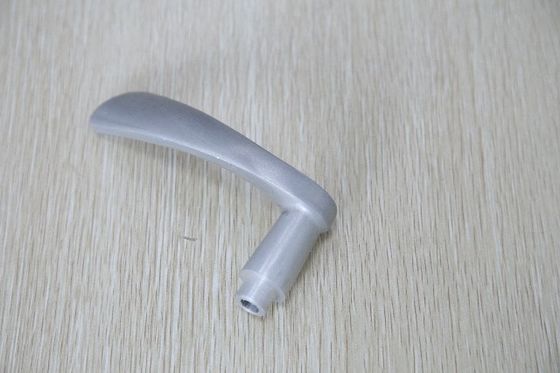

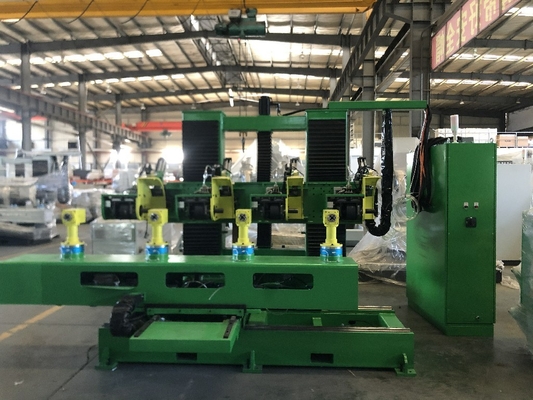

Máquina de polonês automática completa do controle de Digitas para fechamentos/puxadores da porta de lustro
• Sistema de controlo do movimento de Promax Itália para as funções de processamento uniformes & de alta qualidade
• 6 machados interpolable programáveis do NC
• No. lustrando principais do motor 4, 1500 RPM & 7,5 quilowatts cada, Siemens Alemanha servo
• 7" tela táctil da cor do LCD da caixa Teach
• Base pesada do aço, 250 milímetros da fundação da máquina de espessura
• Engrenagem & cremalheira da elevada precisão com corrediça para a transmissão de X/Y.
• estrutura principal da Y-linha central soldada com tubo quadrado & moderação para a estabilidade & a rigidez. Y
• a estrutura principal da Z-linha central soldou integralmente, boa rigidez, elevada precisão & velocidade movente alta.
• Caixa da direção da engrenagem da W-linha central, importada de Taiwan.
• Tampa telescópica da linha central de X/Y feita do aço.
• Auto compensação da pressão
• Sistema de lubrificação automático
• Porta usb, usb do interruptor chave de fechamento da memória
• Lâmpada da máquina para a indicação
PARÂMETROS TÉCNICOS
Sênior. Não. |
Descrição | UOM | Especificação |
1 | Modelo de máquina | NC64L | |
2 | Tabela: | ||
Tamanho da tabela (LxW) | milímetro | 2740*375 | |
Altura da terra (sem dispositivo elétrico)
|
milímetro | 880 | |
Velocidade de gerencio do gabarito | RPM | 20 | |
No. de posicionar estações | No. | 4 | |
Tamanho da estação/diâmetro de trabalho (máximo) | milímetro | 350 | |
Tipo da tabela |
Móvel - tabela que move-se pela haste do parafuso/parafuso da bola. Conduzido pelo servo motor.
|
||
Motor alinhado para a tabela | Servo motor | ||
Componentes que apertam/consumo do ar | 2 M3/Hour | ||
Motor rotatório da velocidade da estação | RPM | 1500 | |
2 | Linha central de X/Y/Z/U/V/W: | ||
Curso da linha central de X | milímetro | 1000 | |
Velocidade máxima da linha central de X | m/min | 20 | |
Curso da linha central de Y | milímetro | 900 | |
Velocidade máxima da linha central de Y | m/min | 20 | |
Curso da linha central de Z | milímetro | 700 | |
Velocidade máxima da linha central de Z | m/min | 20 | |
Linha central de U | Grau. | ±90° | |
Velocidade máxima da linha central de U | Grau. /sec | 20 | |
Linha central de V | Grau. | ±360° | |
V velocidade máxima V da linha central | Grau. /sec | 30 | |
Linha central de W | Grau. | ±360° | |
Velocidade máxima da linha central de W | Grau. /sec | 30 | |
3 | Cabeças lustrando/de lustro: | ||
Número de cabeça | No. | 4 | |
Motor de lustro do eixo principal | Quilowatt | 30 (4 quilowatts cada um dos no. x 7,5) | |
Altura de trabalho permissível | milímetro | 300 | |
Tamanho de lustro da roda (materiais de consumo) | milímetro | 600*60*15 milímetro | |
Composto de lustro (materiais de consumo) | Tipo | Cera contínua | |
Tamanho composto de lustro (materiais de consumo) | milímetro | 450*55*30 milímetro | |
Aplicação composta de lustro
|
Dispositivo automático para o composto contínuo que alimenta à roda de lustro em uma base cronometrando regular. | ||
Roda de lustro (materiais de consumo) | Faça | CHINA - FEITA EM XIAMEN | |
Composto de lustro (materiais de consumo) | Faça | CHINA - FEITA EM XIAMEN | |
Tipo de roda de lustro | Algodão, roda de costura contínua | ||
4 | Auto compensação da pressão | Sim disponível | |
5 | Pressão de ar comprimido | Barra | barra 6 |
6 | Diâmetro da conexão da sução para a coleção de poeira | milímetro | 500*500 (2 conexões cada máquina) |
7 | Carga conectada total | Quilowatt | 43 |
8 | Coletor de poeira | ||
9 | Dimensão da máquina (L×W×H) | milímetro | 5300*3400*3000 |
10 | Peso total da máquina | Quilograma | 8000 |
11 | Motores lustrando do eixo principal | Capacidade & para fazer | 7,5 quilowatts - servo motor de SIEMENS (4 no.) Modelo não - 1FL6096-1AC61-2LB1 |
12 | Motores da engrenagem e caixa de engrenagens para toda a linha central | Faça | Itália Rossi |
13 | Rolamentos | Faça | NSK JAPÃO Rolamento de esferas profundo do sulco - 6005zz Rolamento de esferas profundo do sulco - 6007zz Rolamento de esferas profundo do sulco - 6015zz Rolamento de esferas profundo do sulco - 6018zz Rolamento de esferas profundo do sulco - 6204zz Rolamento de esferas profundo do sulco - 6209zz Rolamento de esferas angular do contato - 7004C Assento de apoio - FK25-B Assento de apoio - FF25-B Rolamento do forro - LML16UU Rolamento de agulha - KR26 |
14 | Cilindros pneumáticos | Faça | AirTAC TAIWAN |
15 | Switchgear | Faça | ABB-SWISS |
16 | Teclas | Faça | ABB-SWISS |
17 | Controlador do movimento/sistema de controlo e servo motor | Faça | PROMAX - Itália |
18 | Redutor da engrenagem de sem-fim | Faça | Itália Rossi |
19 | Slider e parafuso lineares | Faça | HIWIN - Taiwan |
20 | Movimentação servo | Faça | PROMAX - Itália |
21 | Auto compensação | Faça | PROMAX - Itália |
22 | Contator | Faça | ABB-SWISS |
23 | Painel de poder | Faça | DELTA - Taiwan |
24 | Suporte do fusível | Faça | CONFIANÇA |
25 | Relé térmico | Faça | ABB-SWISS |
26 | Lâmpada Tricolor do alarme | Faça | HNTD |
27 | Transformador do controle | Faça | TENGNE |
28 | Cabo | Faça | CHINA-TAIYANG |
29 | Estabilizador da tensão | Kva | 60 Kva, no. 1 (incluídos no preço da máquina) |
30 | Custo do dispositivo elétrico/custo do prendedor | Qty. | Unidades um Set-4 (incluídas no preço da máquina) |
31 | Garantia da máquina | 1 ano | |
32 | Garantia do controlador | 2 anos |
