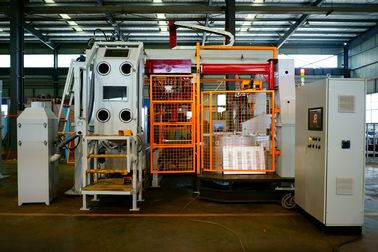

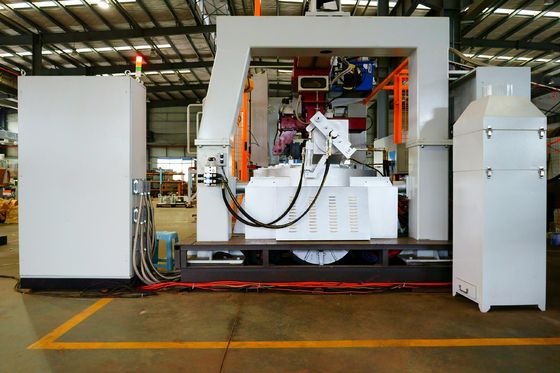

A pressão de bronze totalmente automático morre máquina de carcaça/pressão de alumínio morre máquina de carcaça

PARÂMETROS TÉCNICOS

1

EQUIPAMENTO DE BASIC

UM MANIPULADOR

DOIS MANIPULTORS

1,1

INDUÇÃO FORNACE

FORNALHA DE INDUÇÃO DO CANAL

3 INDUTORES

3 INDUTORES

CAPACIDADE

1800 QUILOGRAMAS

1800KG

CAPACIDADE DE DERRETIMENTO

350 KG/H

520 KG/H

PODER COSUMPTION

Quilowatt 3*35

Quilowatt 2*80

PODER CONSUMTION @ TEMEPRATURE QUE GUARDA 950℃

35KW

35KW

Max.Temp da fornalha

1250℃

1250℃

1,2

MANIPULADOR

1, GUILDING LINEAR

2, GIRATÓRIO

Máximo Velocidade dos manipuladores

20 medidores/Min.

35°/segundo.

1,3

AGREGADO HIDRÁULICO

SERVO MOTOR: 1* 7.5KW

SERVO MOTOR: 2*7.5KW

ÓLEO

Glicol de etileno

CYLINDRES

Grafite: grupos 63*100*2
Giratório: grupo 63*215*1
Levantamento: grupo 63*250*1
Morra fechar-se: grupo 50*372*1
Curso: grupos 32*50*2

PRESSÃO DE FUNCIONAMENTO NOMINAL

8MPa

TEMPERATURA DE ÓLEO HIDRÁULICO

℃ ≤52

1,4

UNIDADE DA DISTRIBUIÇÃO DE ÁGUA

Água refrigerando para bobinas da fornalha, banho da grafite e o sistema hidráulico

Valor de PH

　7~8.5

Pressão de água

3-5 barra

Temperatura da água

℃ 20±2

Volume de água

≥15L/Min ≤80L/Min

1,5

UNIDADE DE PRESSÃO DO AR

O ar comprimido para morre limpar, válvulas pnematic, limpeza da fornalha, carcaça e válvulas etc. da segurança.

Pressão de ar comprimido

0.6Mpa

Consumo do ar comprimido

15㎥ /H

1,6

UNIDADE DE MOVIMENTAÇÃO

SERVO MOTOR:

1* 7.5KW

1,7

TAMPA DA FORNALHA

1 FLANGE DO TUBO DO MONTANTE

2 TUBOS DA PROTEÇÃO PARA PARES TERMOELÉTRICOS

1 TUBO DO MONTANTE

1 SELAGEM CERÂMICA

1 TUBO E TAMPA DE CARREGAMENTO PARA MANUALMENTE ABRIR

1,8

BANHO DA GRAFITE

1

1

Banho controlado do revestimento da temperatura, material de SS316L

1,9

QUEIMADOR DE GÁS

Queimador de gás montado na tampa da fornalha para o aquecimento e pré-aquecer do tubo do montante.

1,1

ARMÁRIO DO CONTROLE E DE PODER

CONTROLE DO PLC

Siemens S7/300

HMI (TELA TÁCTIL)

1

DIMENSÕES EXTERIORES (L*W*H)

1200*500*1800mm

1,12

SISTEMA REMOTO

PC através do visor da equipe e Internet conectado

2

OPÇÕES PRINCIPAIS

UM MANIPULADOR LD5540-D

DOIS MANIPULTORS LD5540-S

2,1

UNIDADE DA REMOÇÃO DA PARTE

Automaticamente unidade da remoção, equipada com um carro de recepção para transportar diretamente as carcaças ao trole do armazenamento.

1

1

2,2

DISPOSITIVO DO SOPRO DE TIRO

Pó de cobre que sopra para a limpeza dos dados;

1

1

2,3

FILTRO E UNIDADE DA SUÇÃO PARA A VÁLVULA DE MOLDAÇÃO

Para a sução da poeira do oxid do zinco à fornalha de limpeza

2,4

GUINDASTE COM GRUA ELÉTRICA

500 QUILOGRAMAS

500KG

2,5

ABERTURA PNEUMÁTICA DO NÚCLEO QUE INTRODUZ A JANELA

Automaticamente abrindo por um cilindro pneumático; Manualmente fechar-se após o ajuste do núcleo é terminado.

3

OPÇÕES ELÉTRICAS

UM MANIPULADOR LD5540-D

DOIS MANIPULTORS LD5540-S

3,1

CONTATOR DE PODERES DE EMERGÊNCIA

1

Com os botões de parada da emergência; para a finalidade de segurança: há portas fechados automáticas e uma unidade completa da cerca.

3,2

CABOS ESPECIAIS

10 M

4

MORREM AS OPÇÕES

UM MANIPULADOR LD5540-D

DOIS MANIPULTORS LD5540-S

4,1

MORREM AS FLANGES

4,2

MEDIDA DA TEMPERATURA DOS DADOS

Controle do PID

4,3

BANHO DA GRAFITE DA MEDIDA DA TEMPERATURA

Controle do PID

4,4

CIRCUITO DA BOMBA PARA A LIMPEZA CONTÍNUA DO BANHO DA GRAFITE

4,5

Máximo Morte Dimensão

550*400mm

4,6

Máximo Morte Espessura

2-70mm

4,7

Curso de Máximo Morte Abertura

370mm

4,8

Máximo Morte Peso

200KG

4,9

A força máxima do morre fechar-se

1500KG

4,1

Força máxima do ejetor

500KG

4,11

Máximo morre o curso do ejetor

50mm

5

OPÇÕES DO GÁS DO AQUECIMENTO

UM MANIPULADOR LD5540-D

DOIS MANIPULTORS LD5540-S

5,1

Pressão do propano

0,5 barras

5,2

Fluxo do propano

0,225 m3/h

6

OPÇÕES UTILITÁRIAS

UM MANIPULADOR LD5540-D

DOIS MANIPULTORS LD5540-S

6,1

Tamanho do equipamento: L*W*H

6500*6000*3400mm

7000*7000*3687mm

6,2

Peso total

13T

6,3

Poder total

125KW

180KW

6,4

Tensão de funcionamento

380V

380V
