Detalhes do produto:
|
|
Lugar de origem: | China (continente) |
---|---|
Marca: | DZ |
Certificação: | CE ISO |
Número do modelo: | LPDC |
Condições de Pagamento e Envio:
|
|
Quantidade de ordem mínima: | 1 conjunto |
Preço: | Negotiable |
Detalhes da embalagem: | Madeira |
Tempo de entrega: | 30 dias de trabalho |
Termos de pagamento: | L / C, T / T, Western Union |
Habilidade da fonte: | 10 grupos/pelo mês |
Informação detalhada |
|||
Garantia: | 1 ano | Conition: | Novo |
---|---|---|---|
Dimensão (L*W*H):: | 163 litros | Máquina da fundição: | Máquina de carcaça da máquina do molde da sacudida |
Temperatura máxima da fornalha: | 1250℃ | Temperatura da água refrigerando: | 20±2℃ |
Realçar: | a pressão de alumínio morre máquina de carcaça,a pressão de bronze morre máquina de carcaça |
Descrição de produto

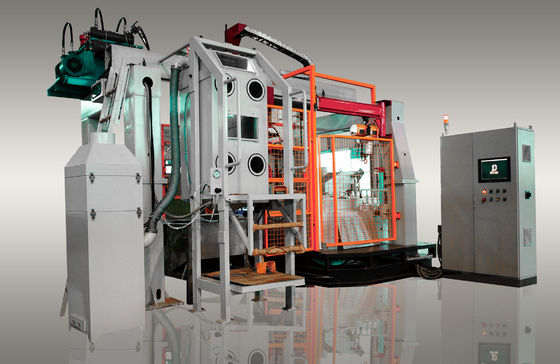

Projeto modular do estojo compacto da máquina da eficiência elevada LPDC com derretimento integrado da indução
1. A pressão e a velocidade durante o derramamento podem ser ajustadas, assim que pode ser aplicado a todos os tipos de carcaças diferentes (tais como o molde de metal, o molde da areia, etc.), moldando todos os tipos das ligas e das carcaças de todos os tamanhos.
2. O enchimento inferior da modelagem por injeção é adotado, o enchimento líquido do molde de metal é estável, nenhum fenômeno do respingo, pode evitar o gás envolvido e a erosão da parede e do núcleo do molde, melhora a taxa qualificada de carcaça.
3. A cristalização da carcaça sob a pressão, estrutura compacta da carcaça, esboço claro, alisa a superfície, propriedades mecânicas altas, especialmente para a grande carcaça fina da parede.
4. A utilização do metal pode ser melhorada a 90~98% eliminando o montante de alimentação.
5. Baixa intensidade labor, boas condições de trabalho, equipamento simples, fáceis conseguir a mecanização e a automatização.
6. A eficiência da carcaça é muito alta. (85~95%) porque não há nenhuns montante e corredor, a porta é pequena, assim que o custo e o tempo de processamento materiais podem extremamente ser reduzidos.
7. Fácil formar a solidificação direcional, defeitos menos internos.
8. Menos participação do gás e dos sundries. A velocidade da pressão pode ser mudada e o líquido é enchido pelo fluxo laminar.
9. O núcleo da areia pode ser usado.
10. Fácil conseguir a automatização, pode ser multi - operação de Taiwan, multi - processam a operação.
11. Não é afetada pela proficiência do operador.
II: PARÂMETROS TÉCNICOS |
|||
1 |
EQUIPAMENTO DE BASIC |
UM MANIPULADOR |
DOIS MANIPULTORS |
1,1 |
INDUÇÃO FORNACE |
|
|
|
FORNALHA DE INDUÇÃO DO CANAL |
3 INDUTORES |
3 INDUTORES |
|
CAPACIDADE |
1800 QUILOGRAMAS |
1800KG |
|
CAPACIDADE DE DERRETIMENTO |
350 KG/H |
520 KG/H |
|
PODER COSUMPTION |
Quilowatt 3*35 |
Quilowatt 2*80 |
|
PODER CONSUMTION @ TEMEPRATURE QUE GUARDA 950℃ |
35KW |
35KW |
|
Max.Temp da fornalha |
1250℃ |
1250℃ |
1,2 |
MANIPULADOR |
1, GUILDING LINEAR |
2, GIRATÓRIO |
|
Máximo Velocidade dos manipuladores |
20 medidores/Min. |
35°/segundo. |
1,3 |
AGREGADO HIDRÁULICO |
SERVO MOTOR: 1* 7.5KW |
SERVO MOTOR: 2*7.5KW |
|
ÓLEO |
Glicol de etileno |
|
|
CYLINDRES |
Grafite: grupos 63*100*2 |
|
|
PRESSÃO DE FUNCIONAMENTO NOMINAL |
8MPa |
|
|
TEMPERATURA DE ÓLEO HIDRÁULICO |
℃ ≤52 |
|
1,4 |
UNIDADE DA DISTRIBUIÇÃO DE ÁGUA |
|
|
|
Água refrigerando para bobinas da fornalha, banho da grafite e o sistema hidráulico |
|
|
|
Valor de PH |
7~8.5 |
|
|
Pressão de água |
3-5 barra |
|
|
Temperatura da água |
℃ 20±2 |
|
|
Volume de água |
≥15L/Min ≤80L/Min |
|
1,5 |
UNIDADE DE PRESSÃO DO AR |
|
|
|
O ar comprimido para morre limpar, válvulas pnematic, limpeza da fornalha, carcaça e válvulas etc. da segurança. |
|
|
|
Pressão de ar comprimido |
0.6Mpa |
|
|
Consumo do ar comprimido |
15㎥ /H |
|
|
|
|
|
1,6 |
UNIDADE DE MOVIMENTAÇÃO |
|
|
|
SERVO MOTOR: |
1* 7.5KW |
|
1,7 |
TAMPA DA FORNALHA |
|
|
|
1 FLANGE DO TUBO DO MONTANTE |
|
|
|
2 TUBOS DA PROTEÇÃO PARA PARES TERMOELÉTRICOS |
|
|
|
1 TUBO DO MONTANTE |
|
|
|
1 SELAGEM CERÂMICA |
|
|
|
1 TUBO E TAMPA DE CARREGAMENTO PARA MANUALMENTE ABRIR |
|
|
|
|
|
|
1,8 |
BANHO DA GRAFITE |
1 |
1 |
|
Banho controlado do revestimento da temperatura, material de SS316L |
||
1,9 |
QUEIMADOR DE GÁS |
|
|
|
Queimador de gás montado na tampa da fornalha para o aquecimento e pré-aquecer do tubo do montante. |
||
1,1 |
ARMÁRIO DO CONTROLE E DE PODER |
|
|
|
CONTROLE DO PLC |
Siemens S7/300 |
|
|
HMI (TELA TÁCTIL) |
1 |
|
|
DIMENSÕES EXTERIORES (L*W*H) |
1200*500*1800mm |
|
1,12 |
SISTEMA REMOTO |
|
|
|
PC através do visor da equipe e Internet conectado |
||
2 |
OPÇÕES PRINCIPAIS |
UM MANIPULADOR LD5540-D |
DOIS MANIPULTORS LD5540-S |
2,1 |
UNIDADE DA REMOÇÃO DA PARTE |
|
|
|
Automaticamente unidade da remoção, equipada com um carro de recepção para transportar diretamente as carcaças ao trole do armazenamento. |
1 |
1 |
2,2 |
DISPOSITIVO DO SOPRO DE TIRO |
|
|
|
Pó de cobre que sopra para a limpeza dos dados; |
1 |
1 |
2,3 |
FILTRO E UNIDADE DA SUÇÃO PARA A VÁLVULA DE MOLDAÇÃO |
|
|
|
Para a sução da poeira do oxid do zinco à fornalha de limpeza |
||
2,4 |
GUINDASTE COM GRUA ELÉTRICA |
500 QUILOGRAMAS |
500KG |
2,5 |
ABERTURA PNEUMÁTICA DO NÚCLEO QUE INTRODUZ A JANELA |
|
|
|
Automaticamente abrindo por um cilindro pneumático; Manualmente fechar-se após o ajuste do núcleo é terminado. |
||
3 |
OPÇÕES ELÉTRICAS |
UM MANIPULADOR LD5540-D |
DOIS MANIPULTORS LD5540-S |
|
|
|
|
3,1 |
CONTATOR DE PODERES DE EMERGÊNCIA |
1 |
|
|
Com os botões de parada da emergência; para a finalidade de segurança: há portas fechados automáticas e uma unidade completa da cerca. |
|
|
3,2 |
CABOS ESPECIAIS |
10 M |
|
|
|
|
|
4 |
MORREM AS OPÇÕES |
UM MANIPULADOR LD5540-D |
DOIS MANIPULTORS LD5540-S |
4,1 |
MORREM AS FLANGES |
|
|
4,2 |
MEDIDA DA TEMPERATURA DOS DADOS |
Controle do PID |
|
4,3 |
BANHO DA GRAFITE DA MEDIDA DA TEMPERATURA |
Controle do PID |
|
4,4 |
CIRCUITO DA BOMBA PARA A LIMPEZA CONTÍNUA DO BANHO DA GRAFITE |
|
|
4,5 |
Máximo Morte Dimensão |
550*400mm |
|
4,6 |
Máximo Morte Espessura |
2-70mm |
|
4,7 |
Curso de Máximo Morte Abertura |
370mm |
|
4,8 |
Máximo Morte Peso |
200KG |
|
4,9 |
A força máxima do morre fechar-se |
1500KG |
|
4,1 |
Força máxima do ejetor |
500KG |
|
4,11 |
Máximo morre o curso do ejetor |
50mm |
|
5 |
OPÇÕES DO GÁS DO AQUECIMENTO |
UM MANIPULADOR LD5540-D |
DOIS MANIPULTORS LD5540-S |
5,1 |
Pressão do propano |
0,5 barras |
|
5,2 |
Fluxo do propano |
0,225 m3/h |
|
6 |
OPÇÕES UTILITÁRIAS |
UM MANIPULADOR LD5540-D |
DOIS MANIPULTORS LD5540-S |
6,1 |
Tamanho do equipamento: L*W*H |
6500*6000*3400mm |
7000*7000*3687mm |
6,2 |
Peso total |
13T |
|
6,3 |
Poder total |
125KW |
180KW |
6,4 |
Tensão de funcionamento |
380V |
380V |
